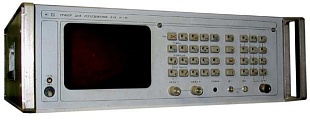

Измеритель АЧХ в диапазоне 1-250 МГц, процессорное управление
По запросу
В корзину В корзине
Задать вопрос

Описание Х1-56*

  • Диапазон частот 1-250 МГц
  • Динамический диапазон воспроизведения АЧХ 40 дБ
  • Высокая точность измерения амплитуды и частоты
  • Широкая полоса обзора АЧХ


Технические характеристики Х1-56*

ГЕНЕРАТОРНАЯ ЧАСТЬ

Диапазон частот

1-250 МГц

I поддиапазон

1-10 МГц

II поддиапазон

5-50 МГц

III поддиапазон

25-250 МГц

Диапазон частот

1-50 МГц может перекрываться также непрерывно в обзорном режиме

Максимальная мощность выходного сигнала ГКЧ

1 мВт

Пределы регулировки выходного сигнала ГКЧ

ступенями через 1 дБ и 10 дБ, 0-70 дБ

Неравномерность уровня выходного напряжения ГКЧ

±1.5 дБ

Полоса качания  I поддиапазон

0.1 МГц до полного поддиапазона

Полоса качания II поддиапазон

0.15 МГц до полного поддиапазона

Полоса качания III поддиапазон

0.2 МГц до полного поддиапазона

Полоса качания в полном диапазоне

не менее 249 МГц

Кратковременная нестабильность частоты ГКЧ

в течение 10 мин, ±0.8·10-3 fmax, где fmax - максимальная частота поддиапазона

Пределы измерения относительной амплитуды

110 дБ

Погрешнсть измерения относительной амплитуды в линейном масштабе в диапазоне воспроизведения

0-40 дБ, ±0.4+0.04 Аx дБ, где Аx - величина измеряемого уровня

Отклонение частотного масштаба на экране ЭЛТ от линейного закона в каждом поддиапазоне

±10 %

Неравномерность собственной АЧХ в максимальной полосе частот

±0.2 дБ

Погрешность измерения частоты

(3·10-4 fx+0.05Δf) дБ, fx - измеряемая частота, Δf - полоса качания

ОБЩИЕ ДАННЫЕ

Потребляемая мощность

190 В/А

Средняя наработка на отказ

6000 ч

Габаритные размеры

488х507х173 мм

Масса

22 кг



Бренд Прочие
